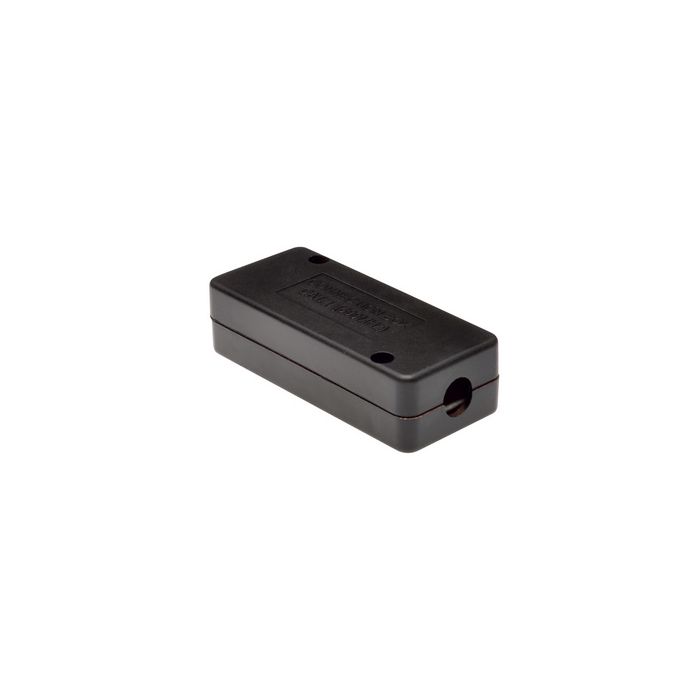

DIGITUS Module de connexion cat.7 pour câble Twisted Pair

Name: DIGITUS Module de connexion cat.7 pour câble Twisted Pair
Brand: DIGITUS
SKU: SC-11005797
Price: 5.2 EUR
Availability: InStock

Réf :

SC-11005797

Modèle :

DN-93907-1

DIGITUS Module de connexion cat.7 pour câble Twisted Pair matériau boîtier: plastique ABS, connexion via barrette LSA,décharge de traction intégrée, entièrement blindé, adapté pour adresses AWG 22-26 (DN-93907-1)

5,20 € Soit 6,24 € ^TTC

Livraison offerte dès 49,00 € TTC !

Produit dispo. sous 2-10 jours

Caractéristiques techniques

Plus d’information
Marque constructeur	DIGITUS
Marque du produit	DIGITUS
Réf	SC-11005797

Détails

Module de connexion cat. 7

Utilisez ce module de connexion pour étendre votre câblage ou remplacer des câbles endommagés par une nouvelle connexion sans avoir à réinstaller l'ensemble de la section de câblage. Économisez ainsi du temps et de l'argent.

jusqu'à 600 MHz
blindé
montage rapide et facile au moyen d'un outil de connexion LSA pour section AWG 22-26
réinitialisable en cas d'erreur de fonctionnement
design compact
boîtier métallique blindé
avec décharge de traction (fixation par 2 vis)
bornes guillotines LSA étamées avec inclinaison à 45° pour une réduction minimale de la section transversale du câble et une sécurité de contact maximale par les forces de torsion et de rappel
dimensions: (L) x 35 (P) 80 x (H) 26 mm
poids: env. 40 g
livraison en sachets plastiques individuels

Comment effectuer un montage professionel :

1. préparer le câble :

retirer env. 50 mm de gaine, retrousser le blindage et le raccourcir jusqu'à env. 15 mm ;

2. disposer le câble :

retirer le film de blindage des paires de fils individuels jusqu'à env. 15 mm, pousser le câble jusqu'au début du repère et disposer les paires de fils conformément au libellé (procédure de câblage T568 B) ;

3. fixer le câble et poser les fils :

fixer le câble en vissant l'étrier de fixation de câble et en pressant les fils dans les blocs LSA au moyen de l'outil de raccordement ;

4. poser le coté opposé & terminer le montage :

reprendre les étapes 1-3 pour le câble opposé, couples de couleur identiques pour chaque bloc (1:1), poser le couvercle sur la partie inférieure et serrer les deux vis à la main.

Bon à savoir : le module de connexion est également adapté au montage mural. Il suffit de fixer le boîtier au mur avant l'installation du câble en utilisant les trous sur la face arrière.

Exemples d'utilisation :

pour connecter deux câbles d'installation blindés ou non blindés catégorie cat. 7, rétrocompatibles avec C6A et C5E

Conditionnement: 1 pièce(s)
Poids unitaire: 0,050 kg
Référence: 11005797
Code OEM: DN-93907-1
Code EAN: 4016032363590
